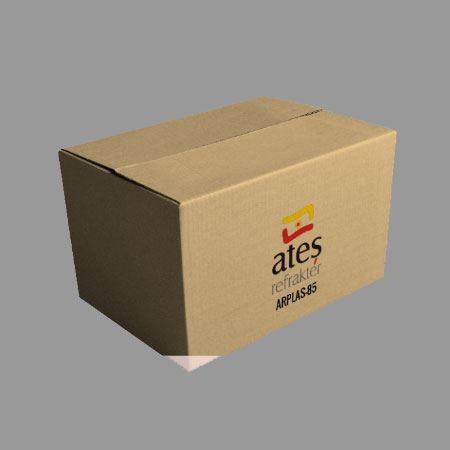

Dövme Harçlar

DÖVME HARÇLAR
ÜRÜN ADI KİMYASAL ÖZELLİKLER
Al2O3
%
min.		 TiO2
%
max.		 Fe2O3
%
max
AR.RAM.80 80 3,0 1,6
AR.RAM.70 70 2,2 1,6
AR.RAM.60 60 2,0 1,7
AR.RAM.50 50 1,5 1,8
DÖVME HARÇLAR
ÜRÜN ADI
 FİZİKSEL ÖZELLİKLER
Hacim Ağırlığı
gr/cm3
min.		 Soğ. Bas. D.
Kg/cm2		 Refrakterlik
S.K.
min.		 Tane Boyutu
mm.		 Çalış. Sıc.
0C
max.		 Term. İlet.
Kcal / M0Ch
max.(10000C’de)		 Term. İlet.
    %min
110 0C
1000 0C
AR.RAM.80 2,40 250 200 35 0-6 1700 1,2 -0,70
AR.RAM.70 2,30 240 200 33 0-6 1650 1,1 -0,80
AR.RAM.60 2,20 230 180 32 0-6 1550 1,1 -0,80
AR.RAM.50 2,10 220 180 31 0-6 1450 1,1 -0,80
